UNIDADES

OPTICAS

UNIDADES DE ALMACENAMIENTO OPTICO



¿Que son?

El almacenamiento óptico es cualquier método de almacenamiento en el que los datos se escriben y se lee utilizando un creando una serie de patrones con puntos que se pueden leer utilizando la luz.

Los medios de almacenamiento óptico sirven para almacenar datos que no requieren ser modificados, generalmente se utilizan para crear respaldos de información o para distribuir aplicaciones comerciales de software y videos como películas o juegos.


Ventajas


Desventajas


Tipos de Almacenamiento Optico

Los tres principales que podemos encontrar en CD, DVD y Blu-Ray son:

Partes de una Unidad Optica

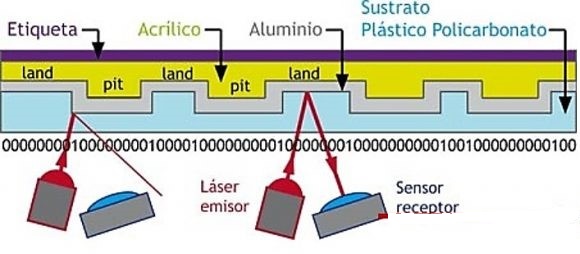

Una Unidad Optica esta compuesta de varias capas.

  1. Parte inferior del disco, que actua de soporte mecanico de toda la estructura.
  2. La superficie que contiene todas las protuberancias se recubre con una delgada capa de aluminio, que es un excelente reflector de la luz. Su funcion es reflejar el haz laser que incide sobre desde la parte inferior de la capa A procedente del lector del CD.
  3. Es una capa de material acrilico pedositada mediante spray sobre el aluminio para protegerlo.
  4. Es la etiqueta que recubre la parte superior y contiene la caratula del disco.

¿Como Se lee la informacion en una Unidad Optica?

  1. Un motor hace girar el disco a una velocidad en RPM variando segun la posicion segun sea mas interna o extena, la velocidad debe cambiar para que la velocidad de lectura sea la misma.
  2. Un laser de semiconductor que emite una radiacion, unido a un sistema de lentes que enfoca el laser hacia las protuberancias.
  3. Un mecanismo de seguimiento, que mueve el conjunto laser y su optica con el objetivo de seguir con precisión la pista espiral en toda la superficie del CD.
  4. El laser se enfoca a donde estan las protuberancias. La luz atraviesa la capa A, lleguando a la zona de las protuberancias, se refleja en la capa B y la luz reflejada llega a un detector que registra cambios en la intensidad de la luz que llegan a el. Los bordes reflejan la luz de manera diferente que las zonas planas y el detector del sistema detecta estos cambios.

Grabacion de un disco

En el caso de querer grabar un disco el proceso es similar, aunque es este caso el disco estara completamente liso, sin ninguna protuberancia. Cuando el disco esta sin grabar, la capa foto sensible es traslúcida: la luz que llega a ella, alcanza el metal de la parte trasera y se refleja sin dificultad. Pero cuando la capa fotosensible se calienta con una luz de una intensida mayor la capa se vuelve opaca. En los discos RW(re-grabable) el procedimiento es similar, pero la capa fotosensible se sustituye por un material que cambia de fase al calentarse.


Partes de una Unidad de Disco Optico







Contamos primeramente con un pequeño Motor(Disc Drive Motor) que sea el que permita el giro del disco, el cual se coloca en la unidad lectora. Seguidamente esta la pieza del laser, el cual se mueve gracias a un carril que lo desplaza.






Diferencias entre los tipos de Unidades Opticas

Las diferencias entre el CD, DVD y el Blu-ray, son el tamaño de cada unos de estos incrementandose en cada generación. Esto es debido a la longitud de la onde del laser de lectura y en la densidad de informacion almacenada en el disco, que viene determinada por el tamaño de las protuberancias y por la separación entre dos pistas consecutivas, que mientras mas pequeña sea la distancia, mayor sera el tamaño.
